MT-3098法兰式液位变送器
 MT-3098法兰式液位变送器
产品详情
MT-3098法兰式液位变送器

       该型号为MT-3098的变形产品,其显著特点是
采用较大内孔和法兰连接方式,适用于非密闭场合。
尤其是粘稠或浆状介质和强腐蚀性液体,或富含颗粒
类介质的测量。不易堵塞,便于清洗,进一步发挥了陶
瓷传感器抗腐蚀性能好的技术特点和较经济的优势。
一、技术参数
测量范围:-0.1MPa~0~7MPa
精度等级:0.1、0.2、0.5级
防爆等级:ExiaⅡCT4~CT6(本安型)
工作电压:12.5~36VDC
输出信号:4~20mA、1~5V
量程迁移:可做标准量程10:1迁移
震动影响:任意轴上,200Hz/g为0.01%FS
结构和材质
外      壳:模压铸铝
防护等级:IP65
传 感 器:96%氧化铝陶瓷
信号线孔:PG16
密封材料:氟素橡胶、PTFE(聚四氟乙烯)
法兰材料:316L、PTFE
法兰规格:
  DN50 PN4.0MPa GB96116.7-88
  DN80 PN4.0MPa GB96116.7-88

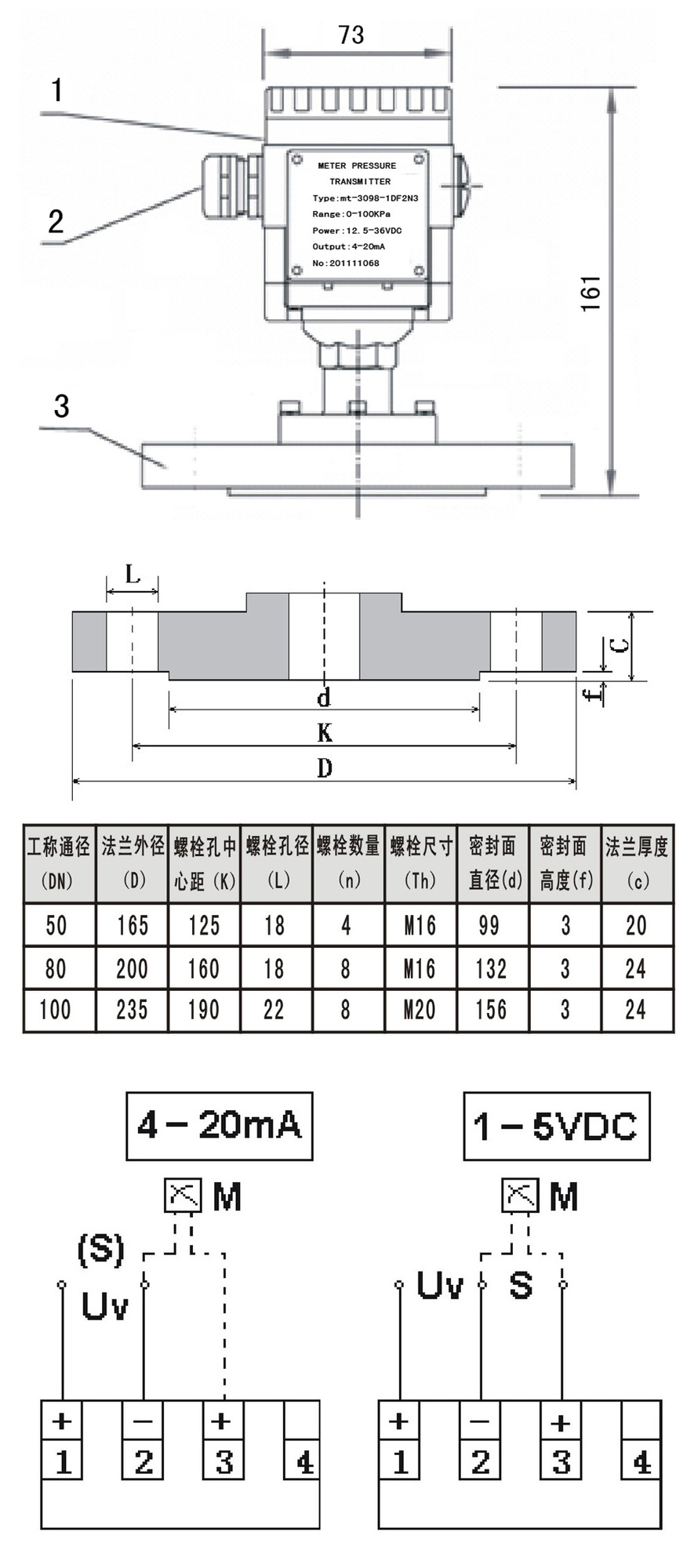

二、尺寸大小(右上图)
1、变送器外壳
2、信号线缆接头
3、过程连接法兰
三、法兰尺寸(右中图)

四、电气连接(右下图)
为连接各种特定仪表的需要,MT系列压力
变送器有以下几种输出信号和电气连接方式:
4~20mA模拟信号输出2线
1~5V模拟信号输出3线


      注:M-模拟/数字表头(可选) Uv-供电电源   S-输出信号
