MT-3089系列压力变送器
MT-3089系列压力变送器
产品详情
MT-3089型压力变送器是本公司推出的最新型压力变送器,其根据过程连接件的不同,可分为标准型MT-3089B和齐平膜型MT-3089Q。MT-3089型压力变送器使用陶瓷电容传感器。其精美的外形,独具人性化的设计,可选配各种显示表头和过程连接件,在石油、化工、电力、医药、食品等行业有着越来越广泛的作用。



一、测量范围
相对压力:最大测量范围:0~30MPa
               最小测量范围:0~500Pa
绝对压力:最大测量范围:0~30MPa
               最小测量范围:0~3KPa
负相对压力:
               最大测量范围:-0.1MPa~+7MPa
               最小测量范围:-500Pa~+500Pa
         齐平膜型测量范围:-0.1MPa~0~+7MPa

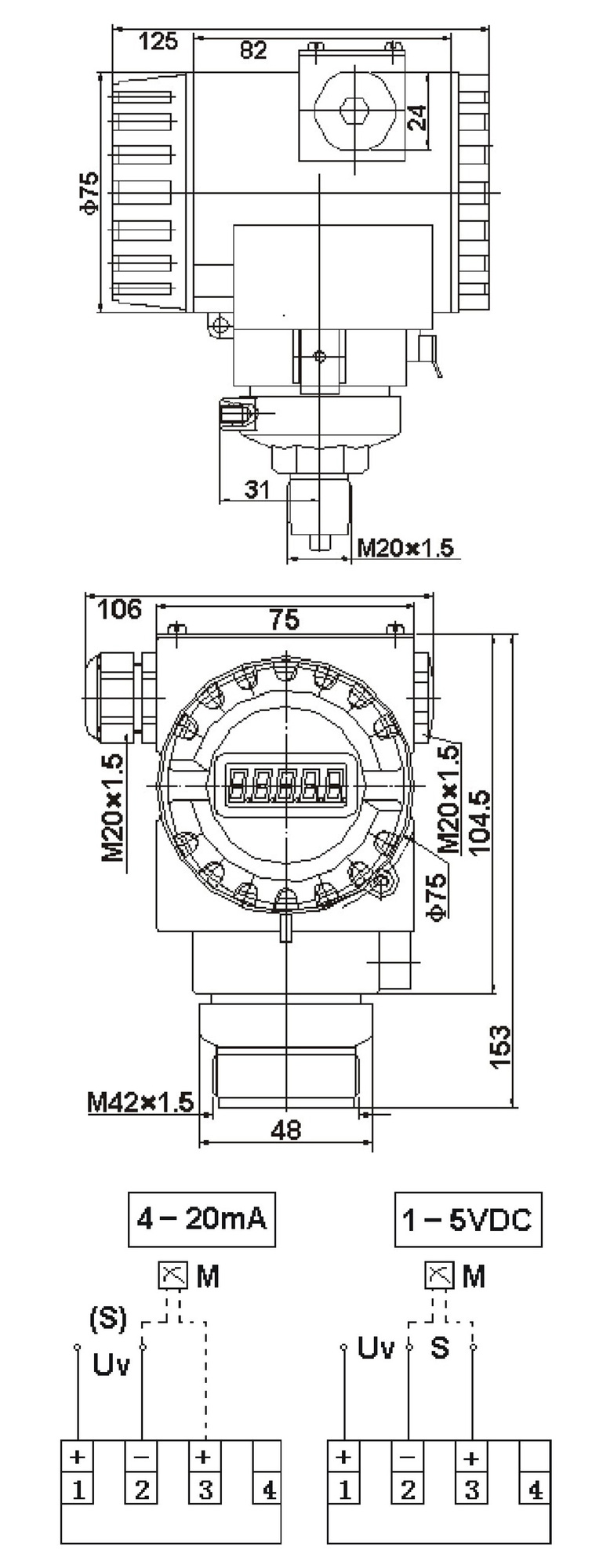

                                                MT-3089B尺寸图(→)

二、技术参数
精度等级:0.1,0.2,0.3级
防暴等级:ExiaⅡCT4~CT6(本安型)
工作电压:12.5~36VDC
输出信号:4~20mA,1~5V
量程迁移:可做标准量程10:1的迁移
震动影响:任意轴上,200HZ/g为0.01%FS
年稳定性优于0.1%

三、结构和材质
外壳:模压铸铝                                      MT-3089Q尺寸图(→)
防护等级:IP65、防尘、防喷水
传感器:96%氧化铝陶瓷
信号线孔:PG16
密封材料:氟素橡胶,PTFE
过程连接件:316L不锈钢
尺寸:约73×71×130mm

四、外形尺寸(见右上与右中图)

五、电气连接(见右下图)
为连接各种特定仪表的需要,MT系列压力
变送器有以下几种输出信号和电气连接方式:
4~20mA模拟信号输出    2线
1~5V模拟信号输出        3线
注:M-模拟/数字表头(可选)Uv-供电电源 S-输出信号
