MT-3018小巧型压力变送器
MT-3018小巧型压力变送器
产品详情
MT-3018型变送器内置陶瓷压阻式传感器。根据其使用电路板的不同,可分为小巧型(长方形电路板)和超小型(圆形电路板)。它们结构简单,体积小巧,易安装,可选配LED显示表头。适用于与接触部分材质兼容的气体和液体介质。可以测量表压、绝压和负压。

技术参数
测量范围:-100KPa~60MPa
允许温度:介质温度:-30~85℃        环境温度:-30~80℃        储存温度:-30~85℃
温度影响:<±0.02%FS/℃                精度等级:0.2、0.3级
工作电压:18~36VDC                          输出信号:4~20mA(二线制)     1~5V(三线制)
负载电阻:≤1000Ω                                测量传感器:陶瓷压阻式传感器CPS181

工作原理
抗腐蚀的陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片的前面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠斯通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V,可以和应变式传感器相兼容。通过及光标定,传感器具有很高的温度稳定性和时间稳定性,传感器自带温度补偿0~70℃,并可以和绝大多数介质直接接触。

电气连接
MT-3018小巧型变送器的电气连接方式和输出信号为:
(采用赫斯曼大接头或直接引出线)
二线制:1 电源正  2 电源负    3 外壳
三线制:1 电源正    2 电源负(与信号负共用) 3 信号+

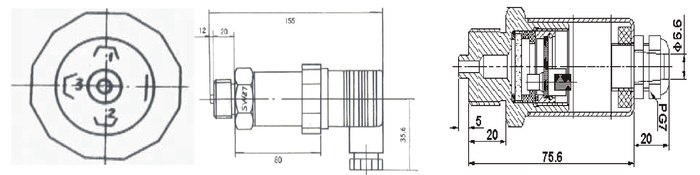

尺寸大小
